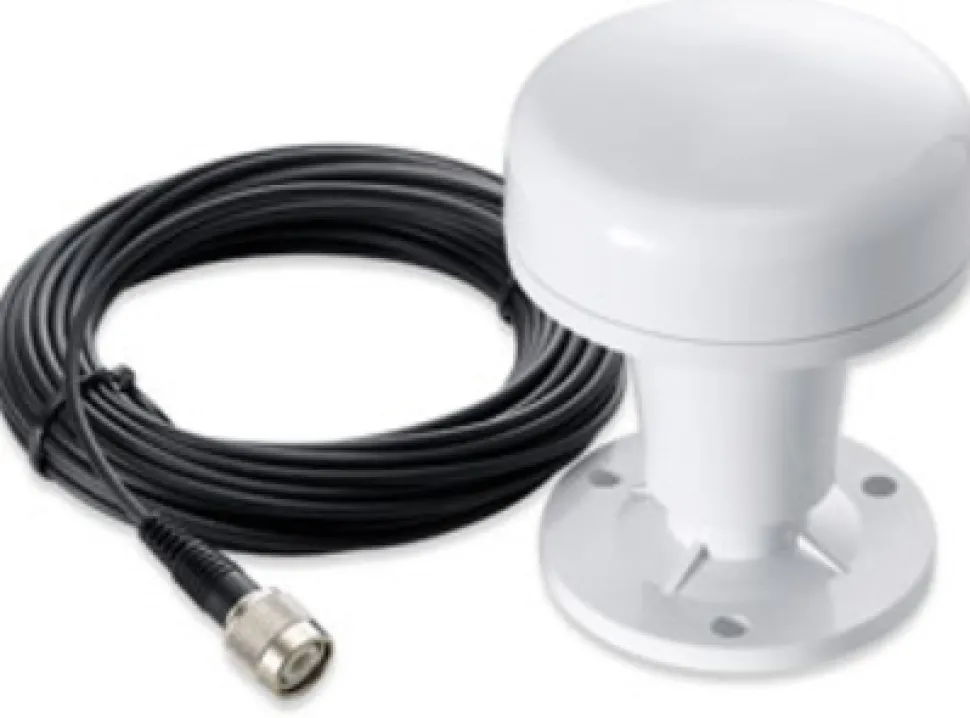

GA-22 : Antenne GPS passive 30dBi pour série CAMINO

L’antenne GPS est conçue pour répondre aux exigences rigoureuses du milieu marin en extérieur.

Son boîtier résistant aux UV est étanche IP67. Le LNA (amplificateur à faible bruit) haute performance intégré assure une excellente sensibilité.

La GA-22 a 2 options de montage: montage sur poteau et montage sur base. Elle dispose d’un câble RG174 de 10 mètres qui facilite le routage et l’installation

L’antenne GPS s’adapte sur d’autres appareils de navigation ( combiné sondeur, vhf, ais…). L’antenne est testé avec les transpondeurs AMEC AIS et a passé tous les tests environnementaux pertinents.

CARACTÉRISTIQUES :

Atténuation hors bande : 20 dB min. @ fc ± 50 MHz

Entrée d’alimentation CC : DC 3 ~ 5 V

Consommation d’énergie : 5 mA à 3,3 V, 8,5 mA à 5 V

Impédance de sortie : 50Ω

ANTENNE GPS & LNA

La fréquence : 1575,42 MHz

Gain : 31 dB typique

Figure de bruit : 0,65 dB typique

Rapport axial @ Zenith : 1,5 dB typique

VSWR : 1,5 Max (typique 1,3)

Impédance : 50Ω

ENVIRONNEMENTAL

Température de fonctionnement : -30 ° C ~ + 75 ° C

Température de stockage : -30 ° C ~ + 75 ° C

Humidité relative : 95% à 40 ° C, sans condensation

Résistance à l’eau : IP67

MÉCANIQUE

Dimension : 81 mm (diamètre) x 81 mm (H)

Poids : 303 g (câble et montage inclus)

Connecteur : TNC (femelle)

Câble 10M RG-174
